愛佩告訴您IP防水等級的詳細劃分

文章出處:東莞市愛佩試驗設備有限公司 人氣:-發表時間:2014-12-09 16:26:00

IP防水等級詳細劃分如下:

  以下防水等級參考標準IEC 60529、GB4208、GB/T10485-2007、DIN40050-9、ISO20653、

  ISO16750等國際適用標準:

  1.范圍

  防水試驗包括第二伴特征數字為1至8,即防護等級代碼為IPX1至IPX8

  2.各種等級的防水試驗內容。

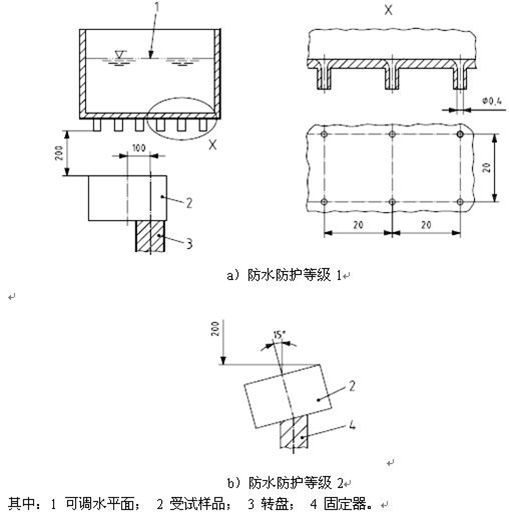

  (1)IPX1

  方法名稱:垂直滴水試驗

  試驗設備:滴水試驗裝置及其試驗方法

  試樣放置:按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上,樣品頂部至滴水口的距離不大于200mm

  試驗條件:滴水量為1.0+0.5mm/min

  試驗持續:10min

  (2) IPX2

  方法名稱:傾斜15°滴水試驗

  試驗設備:滴水試驗裝置及其試驗方法

  試樣放置:使試樣的一個與垂線成15°角,樣品頂部至滴水口的距離不大于200mm,每試完一個面后,換另一個面,共四次.

  試驗條件:滴水量為3.0+0.5mm/min

  試驗持續:4×2.5min 共10min




  (3) IPX3

  方法名稱:淋雨試驗

  a.擺管式淋水試驗

  試驗設備:擺管式淋水濺水試驗

  試樣放置:選擇適當半徑的擺管,使樣品臺面高度處于擺管直徑位置上,將試樣放在樣臺上,使其頂部到樣品噴水口的距離不大于200mm ,樣品臺不旋轉。

  試驗條件:水流量按擺管的噴水孔數計算,每孔為0.07 L/min 。淋水時,擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動60°,共120°。每次擺動(2×120°) 約4s 。

  試驗壓力:400kPa

  試驗時間:連續淋水10 min;試驗5min后樣品旋轉90°

  b. 噴頭式淋水試驗

  試驗設備:手持式淋水濺水試驗裝置,

  試樣放置:使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm 之間

  試驗條件:試驗時應安裝帶平衡重物的擋板,水流量為10L/min

  試驗時間:按被檢樣品外殼表面積計算,每平方米為1 min(不包括安裝面積),最少5 min 。

  (4)IPX4

  方法名稱:濺水試驗;

  a.擺管式濺水試驗

  試驗設備和試樣放置:選擇適當半徑的擺管,使樣品臺面高度處于擺管直徑位置上,將試樣放在樣臺上,使其頂部到樣品噴水口的距離不大于200mm ,樣品臺不旋轉。

  試驗條件: 水流量按擺管的噴水孔數計算,每孔為0.07 L/min ; 噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°,共約360°。每次擺動(2×360°) 約12s 。

  試驗時間:與上述第(3)條IPX3 之a(chǎn) 款均相同 (即10 min ) 。

  b.噴頭式濺水試驗

  試驗設備:手持式淋水濺水試驗裝置,

  試樣放置:設備上安裝帶平衡重物的擋板應拆去,使試驗頂部到手持噴頭噴水口的平行距離在300mm 至500mm 之間

  試驗條件:試驗時應安裝帶平衡重物的擋板,水流量為10L/min

  試驗時間: 即按被檢樣品外殼表面積計算,每平方米為1min(不包括安裝面積)最少5min 。

  (4)(4) IPX4K

  試驗名稱:加壓擺管淋雨試驗

  試驗設備:擺管式淋雨試驗

  試樣放置:選擇適當半徑的擺管,使樣品臺面高度處于擺管直徑位置上,將試樣放在樣臺上,使其頂部到樣品噴水口的距離不大于200mm ,樣品臺不旋轉。

  試驗條件:水流量按擺管的噴水孔數計算,每孔為0.6±0.5 L/min 。噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°,共約360°。每次擺動(2×360°) 約12s 。

  試驗壓力:400kPa

  試驗時間:試驗5min后樣品旋轉90°

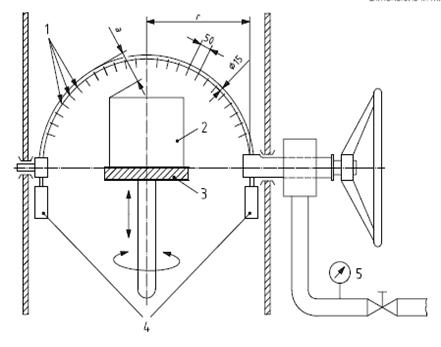

  其中:

  1 直徑D的孔;2 受試樣品;3 轉盤;4平衡量; 5流量指示器和壓力計;r200,400,600或800;按受試樣品尺寸選擇最小的半徑; D = 0.4防水防護等級3和4;D = 0.8防水防護等級4K; 受試樣品的速度(1~3)min-1。

  圖4 – 灑水(灑水管)理體制試驗裝置,防水防護等級3、4和4K

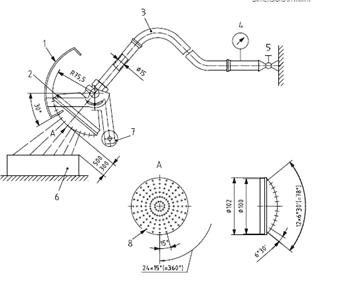

  其中:

  1 可移動置;2 噴淋管;3 軟管;4 流量指示器和壓力計;5 旋塞閥;6 受試樣品;7 平衡量;8 裝置的孔徑;

  注:噴淋管有121個直徑為0.5mm的孔;

  -- 中心1個孔

  -- 核心區2層(每層12個孔,30度分布)

  -- 外圈4圈(每圈24孔,15度分布);

  -- 可移動的罩蓋。

  噴淋管應用銅鋅合金(黃銅)制成。

  圖5– 手持灑水(灑水管)試驗裝置,防水防護等級3和4

  (5)IPX5

  方法名稱:噴水試驗

  試驗設備:噴嘴的噴水口內徑為6.3mm

  試驗條件:使試驗樣品至噴水口相距為2.5~3m ,水流量為12.5L/min (750L/h);

  試驗時間:按被檢樣品外殼表面積計算,每平方米為1min( 不包括安裝面積)最少3min 。

  (6)IPX6

  方法名稱:強烈噴水試驗;

  試驗設備:噴嘴的噴水口內徑為12.5 mm ;

  試驗條件:使試驗樣品至噴水口相距為2.5~3m,水流量為100L/min(6000L/h);

  試驗時間:按被檢樣品外殼表面積計算,每平方米為1min(不包括安裝面積)最少3min 。

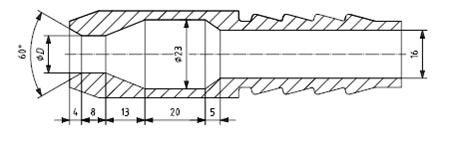

  D=6.3mm 防水防護等級5和6K;

  D=12.5mm 防水防護等級6。

  圖6—噴嘴高速水流試驗裝置,防水防護等級5、6和6K

  (7)IPX7

  方法名稱:短時浸水試驗;

  試驗設備:浸水箱。

  試驗條件:其尺寸應使試樣放進浸水箱后,樣品底部到水面的距離至少為1m 。試樣頂部到水面距

  離至少為0.15 m 。試驗時間:30min 。

  (8)IPX8

  方法名稱: 持續潛水試驗;

  試驗設備試驗條件和試驗時間: 由供需(買賣)雙方商定.其嚴酷程度應比IPX7 高。

  (9) IPX9K

  方法名稱:高壓噴射試驗

  試驗設備:噴嘴的噴水口內徑為12.5 mm ;

  試驗條件:噴水角度:0°,30°,60°,90°(4個位置);噴水孔數:4 個;樣品臺轉速:5 ±1r.p.m;距離為100 ~150mm,每個位置30 秒;流量為14~16 L/ min,噴水壓力8000~

  10000kPa ,水溫要求80±5℃

  試驗時間:。每個位置30 秒×4 共120秒




  其中:

  1 鼓風噴射; 壓力(1005)bar; 流量(151)l/min;2 蓋板;

  3 撞擊盤2×30mm(2mm行程);4 減震器; 5 工作寬度。

  圖7—按防水防護9K等級用于防護高壓/噴射清選設備的水噴射撞擊力測量

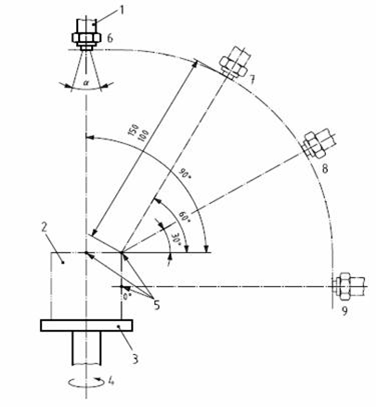

  其中:

  1 鼓風噴射噴嘴;2 受試樣品;3 轉臺;4 轉軸; 5 參考點(0°,30°,60°,90°)對受試樣品柱面分面;6 位置1;7 位置2;8 位置3;9 位置4;

  圖8 防水防護9K等級用于防護高壓/噴射清洗試驗裝置
