1. 目的

1.1. 為了使試驗員正確、規范使用萬能拉力試驗機，保證試驗結果的準確與試驗設備的安全。

2. 范圍

2.1. 本規范適用于各種材之拉伸、壓縮、 剝離、剪切、撕裂、彎曲（折）、金屬焊接強度、鉚合強度試驗。

3. 定義

無

4.權責

實驗室試驗員負責執行該工作指引。

5.作業內容

5.1設備簡介

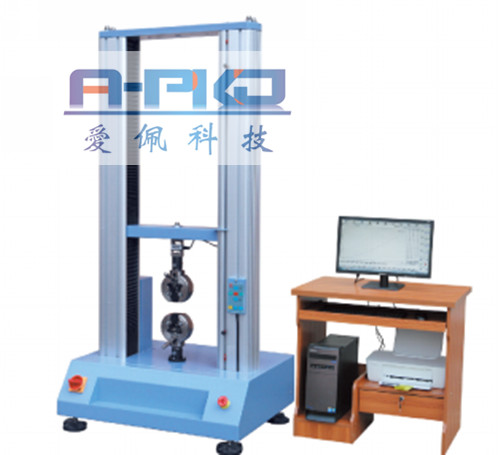

5.1.1設備外觀如下：

5.1.2設備型號：AP-LL-8005

5.1.3 電源電壓：AC220V，5A

5.1.4試驗行程：1000mm

5.1.5測試方式：拉力測試或壓力測試

5.1.6最大試驗力：0—5000kg

5.1.7位移控制速率: 0.001～500mm/min

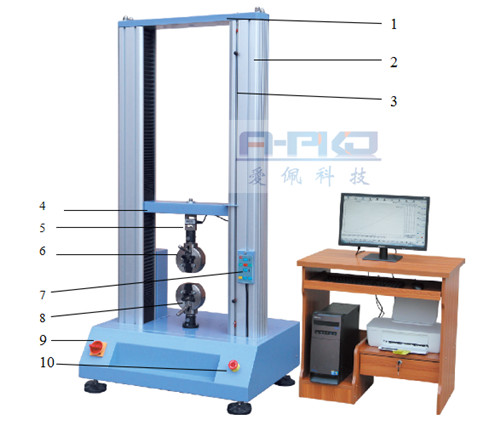

5.2設備重點部件介紹

1、拉力機上橫梁     2、拉力機支柱     3、機械限位桿       4、移動橫檔

5、力值傳感器       6、上拉伸夾具     7、手動控制盒       8、下拉伸夾具

9、電源開關         10、急停按鈕

5.3試驗前準備：

5.3.1準備好需要測試的測試樣品；

5.3.2環境要求：試驗室溫為10℃-35℃，溫度波動度不大于每小時2℃。相對濕度不大于80%。周圍無明顯的電磁干擾，無沖擊、無震動、無蝕腐性介質

5.4設備操作步驟

5.4.1接入電源（AC220V 50Hz 5A）,打開機臺上的電源開關，如正常通電，電源開關燈應亮（如未通，請查紅色急停開關有無按下）；

5.4.2打開電腦主機及軟件,再按機器電源開并啟動機臺；

5.4.3根據試驗機規格選用適當夾具;

5.4.4點擊電腦軟件中右下角的粗調中的為上升、為下降或手動控制盒上的上升、下降調整行程，使上夾具下降方便裝夾產品的位置，如位置不理想，可用手動控制盒上的上升/下降進行適當調整上下夾具的距離。

5.4.5將試樣裝入上下夾具中夾緊，上、下夾持長度為夾具的2/3，確保試樣垂直夾持好。

5.4.6按測試要示設置測試試驗樣、測試方法（最大荷重測試、定載荷測試、定位移測試）;

5.4.7新建批號：設置測試批號、測試人員、客戶名稱、測試標準。

5.4.8點擊電腦軟件執行測試，試驗進行中。

5．4．9試樣斷后，從夾具中取出試樣。

5．4．10查看報表，需要時打印出結果

5．4．11  做壓力試驗基本操作與拉力試驗相同，不同之處：

a) 拉力試驗為上夾具往上拉力，壓力試驗為上夾具往下壓；

b) 做壓力試驗時，上下夾具一定不能相撞，相撞力值傳感器會損壞（限位桿可限制上夾具的行程上限及下限，其作用是保護夾具及力值傳感器，出廠時廠家已經調整好，不可自行調節）

5.5 試驗過程監測

5.5.1測試項目包括：各種材料的試樣

5.5.2測試設備運行狀況：；測試速率有無在規格范圍內；試驗樣品是否夾緊

5.6試驗結果判定：試驗力值、曲線是否在規格范圍

6.設備維護保養

不定期噴防銹油噴射夾具，再加以擦拭，以免生銹。
