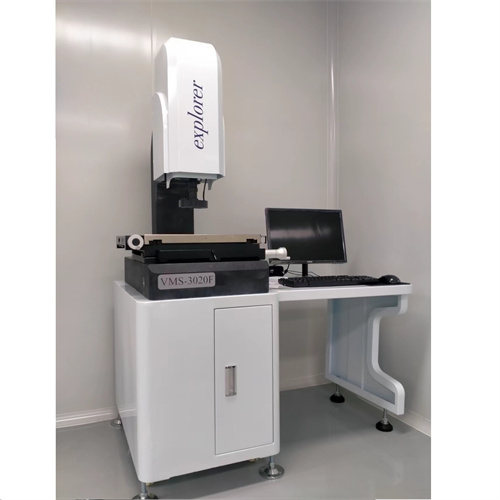

愛佩科技影像測量儀 二次元
- 愛佩科技影像測量儀是建立在CCD數位影像的基礎上，依托于計算機屏幕測量技術和空間幾何運算的強大軟件能力而產生的。計算機在安裝上專用控制與圖形測量軟件后，變成了具有軟件靈魂的測量大腦，是整個設備的主體。它能快速讀取光學尺的位移數值，通過建立在空間幾何基礎上的軟件模塊運算，瞬間得出所要的結果；并在屏幕上產生圖形，供操作員進行圖影對照，從而能夠直觀地分辨測量結果可能存在的偏差。詳情可咨詢18033338362
- 咨詢熱線：400-6727-800
-
產品詳情
聯系我們
愛佩科技影像測量儀是建立在CCD數位影像的基礎上，依托于計算機屏幕測量技術和空間幾何運算的強大軟件能力而產生的。計算機在安裝上專用控制與圖形測量軟件后，變成了具有軟件靈魂的測量大腦，是整個設備的主體。它能快速讀取光學尺的位移數值，通過建立在空間幾何基礎上的軟件模塊運算，瞬間得出所要的結果；并在屏幕上產生圖形，供操作員進行圖影對照，從而能夠直觀地分辨測量結果可能存在的偏差。詳情可咨詢18033338362
影像測量儀是一種由高解析度CCD彩色鏡頭、連續變倍物鏡、彩色顯示器、視頻十字線顯示器、精密光柵尺、多功能數據處理器、數據測量軟件與高精密工作臺結構組成的高精度光學影像測量儀器。以下是VMS一3020F影像測量儀技術規格書
工作臺 | X/Y軸行程 | 300*200mm |
Z軸行程 | 有效空間245調焦行程200工作距離95mm | |
玻璃臺尺寸 | 330*230mm | |
金屬臺 | 450*320mm | |
傳動型式 | XYZ三軸精密V型交叉導軌！X/Y/z 軸光桿傳動、 | |
數字測量系統 | 多功能數據處理可測點、線、圓、角等 | |
測量精度：≤2.5UM+L/200 | ||
重復精度：≤2.5UM+L/250 | ||
影像瞄準系統 | 鏡頭 | 高配變倍鏡頭/連續放大倍率0.7-4.5X |
可選配0.5X物鏡，放大倍率15-130X 可選配2X物鏡，放大倍率60-460X | ||
進口彩色1/3 CCD攝像機 800TL 放大倍率30-230X | ||
照明系統 | 表面冷光源與透射光源冷光源、壽命長、軟件調節 | |
儀器大小重量 | 整體尺寸 | 600*750*1100mm |
重量 | 260KG | |
儀器選配件
儀器配件 | 1X鏡筒（選配） 0.5X鏡筒（選配） | ||||
雙焦鏡 | 0.7X～4.5X 0.7X～4.5X | ||||
附加鏡 | 視頻倍率 | 物方視 | 視頻倍率 | 物方視場 | 工作距離 |
0.5X(選) 標 配 2X（選） | 15X～95X 30X～190X 60X～380X | 20～3.2 10～1.6 5～0.8 | 7.5X～48X 15X～96X 30X～190X | 40～6.4 20～3.2 10.6～1.6 | 175 96 32 |
附件2：儀器配置表
機型 | VMS-3020F |
CCD | 高分辨率彩色CCD1/3〞800TVL |
鏡頭 | WM-3D變倍高清晰鏡頭 |
軟體 | NC測量軟體（含視頻卡、光碟及加密鎖） |
光柵尺 | 高分辯率光柵尺寸0.0005MM |
LED光源 | LED冷光源長壽命可調光源（LED上光源，程控下光源） |
數據處理器 | 多功能數據集中型處理盒 |
導軌 | 臺灣高精度V型導軌 |
鑄件工作臺 | 整體鑄造,多次處理一體工作臺 |
基座及機身 | 00級大理石 |
附件3：連接電腦建議配置
配件名稱 | 品牌/品級 |
CPU | INTELG630 |
內存 | 4GB |
主板 | DVR H61工業主板 |
硬盤 | 12GB |
光驅 | DVD |
機箱電源 | 金河田ATX機箱 |
鍵盤鼠標 | 力勝光電套裝 |
顯示器 | 清華同方19寸 |
電源 | 金河田300W電源 |
.jpg)
.jpg)
.jpg)
訂購：愛佩科技影像測量儀 二次元
