IK擺錘沖擊試驗機

  • IK擺錘沖擊試驗機產品概述:本裝置符合GB2423.55-2006及GBT20138-2006對試驗設備的要求,適用于變電柜等金屬薄片和非金屬電能計量柜的機械沖擊強度試驗;設備可整體左右前后移動,上下可調,沖擊角度可調。本裝置為2J以上高能量擺錘沖擊裝置。詳情18033338362
  • 咨詢熱線:400-6727-800
  • 產品詳情

  • 聯系我們

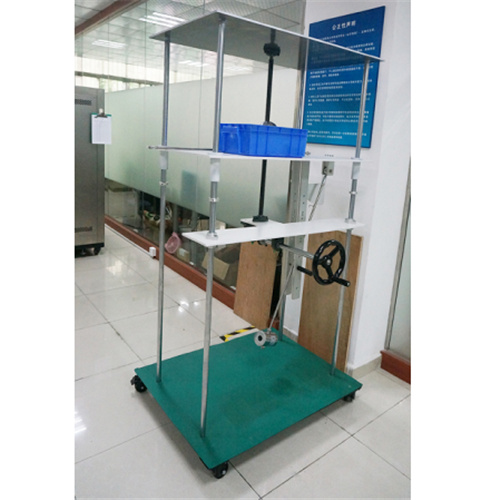

    IK擺錘沖擊試驗機


    設備介紹:

    產品概述:本裝置符合GB2423.55-2006及GBT20138-2006對試驗設備的要求,適用于變電柜等金屬薄片和非金屬電能計量柜的機械沖擊強度試驗;設備可整體左右前后移動,上下可調,沖擊角度可調。本裝置為2J以上高能量擺錘沖擊裝置。詳情18033338362

    技術參數

    1、擺桿:長度1000㎜,外徑15.9 mm、壁厚1.5 mm的鋼管,與錘頭構成各等效質量。

    2、沖擊點上下可調,行程200-1200mm,可定制高度,沖擊裝置前后左右可移動。

    3、撞擊錘頭見表1撞擊元件特性,配2,5,10,20J錘頭擺桿,50J選配。

    4、沖擊能量、等效質量與跌落高度對照見表2跌落高度。

    5、IK等級參數對應表見表3  IK代碼及其相應碰撞能量的對應關系。

    6、結構原理:試樣為正常安放,調整沖擊點,定位沖擊裝置,按釋放桿錘頭自由沖擊試樣。

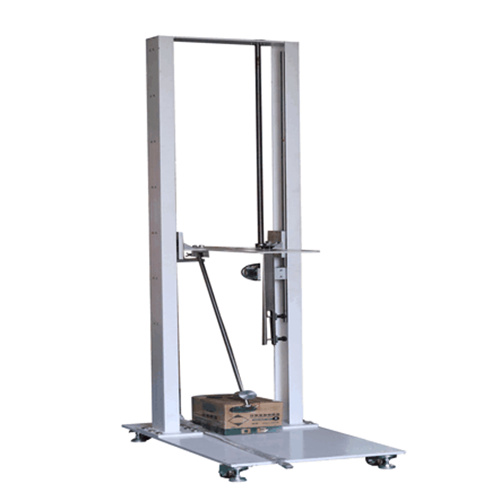

    IK擺錘沖擊試驗機標準參數及圖片參考

    表1  撞擊元件特性

    能量/J≤1         2           5           10         20          50

                 ±10%     ±5%  ±5%     ±5%     ±5%  ±5%

    等效質量 ±2%kg0.25(0.2)0.51.75510

    材料       尼龍 鋼

    R/mm102525505050

    D/mm18.5(20)356080100125

    f/mm6.2(10)710202025

    r/mm--6-1017

    l/mm根據等效質量調整確定,見附錄A

    a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052,洛氏硬度HRE80~85按ISO6508.

    注:當能量小于或等于1J時,在括號中的撞擊元件的等效質量以及撞擊元件的直徑是參照原試驗Ef,試驗Eg的量值已在此參數中,為了協調,括號內的量值自本部分等同采用的IEC60068-2-75:1997第一版1997年8月出版的5年后將刪除。

    表2   跌落高度

    能量/J0.140.20.30.350.40.50.71251020  50

    等效質量/kg0.250.20.250.20.250.20.20.250.250.250.51.75510

    跌落高度±1%mm5610080150140200250200280400400300200400500

    注1、見3.2.2注;注2、本部分的能量單位焦耳(J)由標準重力加速度導出,g圓整取值10m/s2。

     表3  IK代碼及其相應碰撞能量的對應關系

    IK代碼IK06IK07IK08IK09IK10

    碰撞能量/J1251020

    注1、如果要求更高的碰撞能量,推薦取值50J;注2、有些國家標準使用一位數字表示規定的碰撞能量,為避免與之混肴,故特征數字選用兩位數字表示

    a  按本標準為無防護








    IK擺錘沖擊試驗機 擺錘沖擊裝置 擺錘試驗機

    訂購:IK擺錘沖擊試驗機
